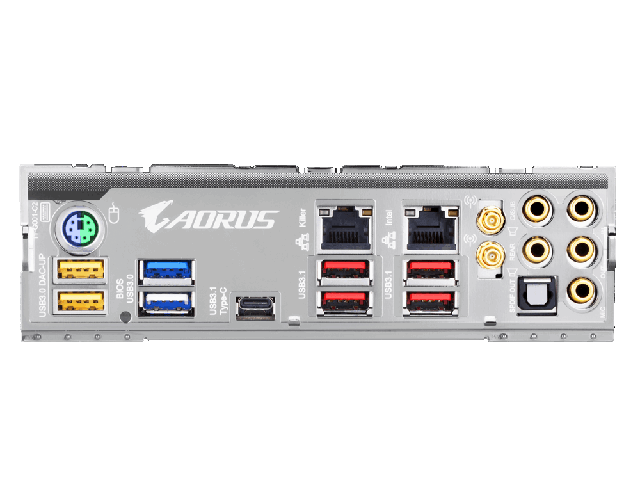

Интерфейси:
- 1 x PS/2 за мишка/ калвиатура
- 1 x USB Type-C
- 4 x USB 3.1 Gen 2 Type-A
- 4 x USB 3.1 Gen 1
- 2 x RJ-45
- 2 x MMCX антерна конектор (2T2R)
- 1 x optical S/PDIF Out конектор
- 5 x аудио жака (Center/Subwoofer Speaker Out, Rear Speaker Out, Line In, Line Out, Mic In)

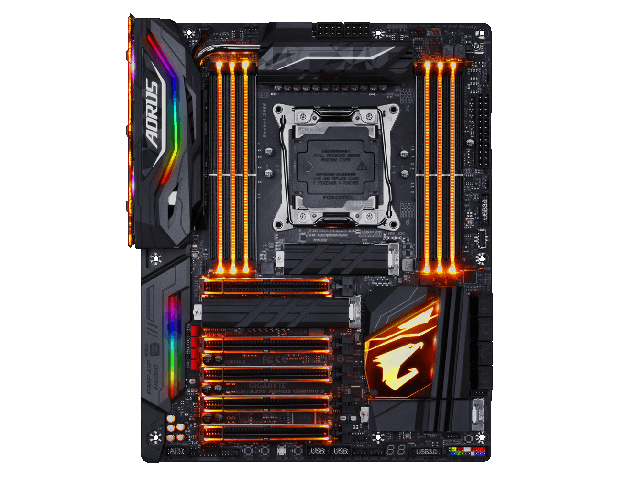

Слотове за разширение:
- 2 x PCI Express x16 слота , работещи в режим x16 (PCIEX16_1, PCIEX16_2)
- 1 x PCI Express x16 слот , работещ в режим x8 (PCIEX8)
- 2 x PCI Express x16 слота , работещи в режим x4 (PCIEX4_1, PCIEX4_2)
( Слотът PCIEX4_1 споделя честотна лента с M2M_32G конектора. Слотът PCIEX4_1 става недостъпен, когато има инсталирано устройство в M2M_32G слота)
(Всички слотове PCI Express съответстват на стандарта PCI Express 3.0.)
(Точните честоти варират според инсталирания процесор 44/28/16 lanes )
Конектори:
- 1 x 24-pin ATX main power connector
- 2 x 8-pin ATX 12V power connectors
- 1 x CPU fan header
- 1 x water cooling CPU fan header
- 4 x system fan headers
- 1 x system fan/water cooling pump header
- 1 x 3 Amp fan/water cooling pump header
- 1 x digital LED strip extension cable header
- 2 x RGB (RGBW) LED strip extension cable header
- 3 x M.2 Socket 3 connectors
- 8 x SATA 6Gb/s connectors
- 1 x Intel® VROC Upgrade Key header
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 1 x USB 3.1 Gen 2 header
- 2 x USB 3.1 Gen 1 headers
- 2 x USB 2.0/1.1 headers
- 1 x Thunderbolt™ add-in card connector
- 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
- 1 x power button
- 1 x reset button
- 1 x Clear CMOS button
- 1 x ECO button
- 1 x OC button
- 2 x temperature sensor headers
Съхранение:
- 1 x M.2 конектор (Socket 3, M key, тип 2260/2280 SATA и PCIe x4/x2 SSD поддръжка) (M2P_32G)
- 1 x M.2 конектор (Socket 3, M key, тип 2260/2280/22110 PCIe x4/x2 SSD поддръжка) (M2M_32G)
- 1 x M.2 конектор (Socket 3, M key, тип 2242/2260/2280 SATA и PCIe x4/x2 SSD поддръжка) (M2Q_32G)
- 8 x SATA 6Gb/s конектор
- Поддръжка на RAID 0, RAID 1, RAID 5 и RAID 10
Конектора M2M_32G трябва да работи с Intel VROC Upgrade Key, за да поддържа RAID конфигурация
Intel Optane Memory Ready
Intel VROC ready
Памет:
- 8 x DDR4 DIMM сокети, поддържащи до 128 GB системна памет
- Поддръжка на до 512 GB системна памет, когато се използват Registered DIMM
- Поддържано, ако се използва 44-lane или 28-lane процесори( 6- ядрени и по- големи)
- 4 x DDR4 DIMM сокети, поддържащи до 64 GB системна памет
- Поддържано, ако се използва 16-lane процесор.
- Архитектура за 4-канална памет (Поддържано, ако се използва 44-lane или 28-lane процесори)
- Двуканална архитектура на паметта (Поддържано, ако се използва 16-lane процесор)
- Поддръжка на модули памет DDR4 4400(O.C.) / 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz
- Поддръжка на модули памет non-ECC небуферирана DIMM
Безжичнен модул и блутуут:
- Killer Wireless-AC 1535
- Wi-Fi 802.11 a/b/g/n/ac, поддържа 2.4/5 GHz Dual-Band
- Bluetooth 4.1
