Описание
|

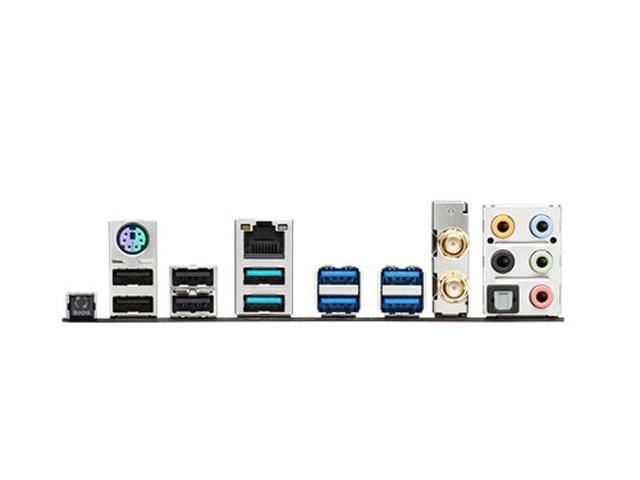

Интерфейси:
- 1 x PS/2 мишка/ клавиатура
- 1 x LAN (RJ45)
- 2 x USB 3.1
- 4 x USB 3.0
- 4 x USB 2.0
- 1 x Optical S/PDIF out
- 5 x Audio jack(s)
- 1 x USB BIOS Flashback Button(s)
- 1 x ASUS Wi-Fi GO! модул (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0)
Слотове за разширение:
- 40-Lane CPU-
- 3 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x16/x8) ( PCIe x16_4 споделя пропусквателната способност с M.2 x4. Когато M.2 socket е зает , PCIe x16_4 слот е неактивен)
- 28-Lane CPU-
- 3 x PCIe 3.0/2.0 x16 ( x16, x16/x8, x16/x8/x4)( PCIe x16_4 споделя пропусквателната способност с M.2 x4. Когато M.2 socket е зает, PCIe x16_4 слотът е неактивен.
PCIe x16_3 слотът поддържа само устройства работещи в режим x8 )
- 1 x PCIe 2.0 x16 (x4 mode) (PCIe x16_2, PCIe x1_1 и USB3_E56 конектори споделят една и съща пропусквателната способност , и PCIe x1_2 и Wi-Fi модул споделят една и съща пропусквателната способност .По подразбиране , PCIe x16_2 слот и PCIe x1_1 слот автоматично ще работят в режим x1 с USB3_E56 и Wi-Fi модули активирани за най- добра оптимизация)
- 2 x PCIe 2.0 x1 (x1 mode) (PCIe x16_2, PCIe x1_1 и USB3_E56 конектори споделят една и съща пропусквателната способност , и PCIe x1_2 и Wi-Fi модул споделят една и съща пропусквателната способност .По подразбиране , PCIe x16_2 слот и PCIe x1_1 слот автоматично ще работят в режим x1 с USB3_E56 и Wi-Fi модули активирани за най- добра оптимизация)
Конектори:
- 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s) (19-pin)
- 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
- 1 x SATA Express connector: gray,
- 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only)
- 1 x TPM connector(s)
- 1 x COM port(s) connector(s)
- 8 x SATA 6Gb/s connector(s)
- 1 x CPU Fan connector(s) (1 x 4 -pin)
- 1 x CPU OPT Fan connector(s) (1 x 4 -pin)
- 4 x Chassis Fan connector(s) (4 x 4 -pin)
- 1 x S/PDIF out header(s)
- 1 x Thunderbolt header(s)
- 1 x 24-pin EATX Power connector(s)
- 1 x 8-pin ATX 12V Power connector(s)
- 1 x EZ XMP switch
- 1 x System panel(s) (Q-Connector)
- 1 x Chassis Intrusion connector(s)
- 1 x DRCT header(s)
- 1 x MemOK! button(s)
- 1 x Thermal sensor connector(s)
- 1 x TPU switch(es)
- 1 x EPU switch(es)
- 1 x CPU/DRAM overvoltage jumper(s)
- 1 x Power-on button(s)
- 1 x Reset button(s)
- 1 x Clear CMOS jumper(s)
- 1 x 5-pin EXT_FAN(Extension Fan) connector
Съхранение:
- New Intel Core i7 Processors :
- 1 x M.2 Socket 3, , , with M Key, type 2242/2260/2280/22110 storage devices support (Support PCIE SSD only)
- Intel X99 chipset :
- 1 x SATA Express port, , , Compatible with 2 x SATA 6.0 Gb/s ports
- 8 x SATA 6Gb/s port(s),(Due to chipset behavior, The SATA6G_78, SATA6G_910 портове (black) не поддържат IRST включително RAID конфигурации)
- Support Raid 0, 1, 5, 10
- Supports Intel® Smart Response Technology, Intel® Rapid Recovery Technology ( функцията работи според инсталирания процесор)

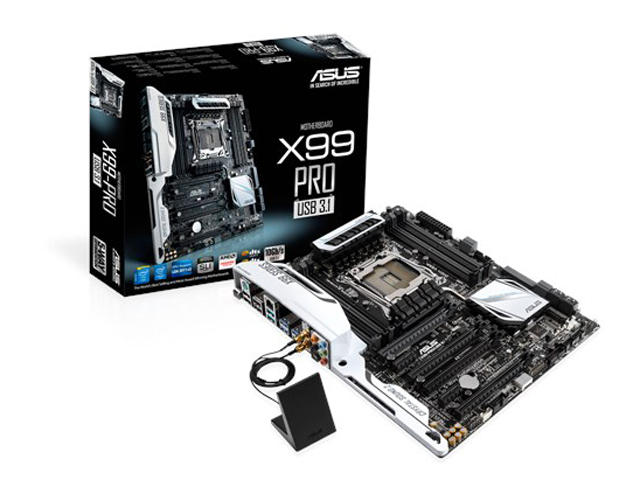

Комплекта съдържа:
- ASUS Q-Shield
- 6 x SATA 6Gb/s кабел
- 1 x M.2 X4 bracket
- 1 x ASUS 2T2R двуканлна Wi-Fi подвижна антена (Wi-Fi 802.11a/b/g/n/ac compliant)
- 1 x SLI bridge(s)
- 1 x Q-connector(s) (2 in 1)
Wi-Fi/ Bluetooth:
- Wi-Fi 802.11 a/b/g/n/ac
- Поддържа dual band frequency 2.4/5 GHz
- Bluetooth V4.0
|
