Описание
|

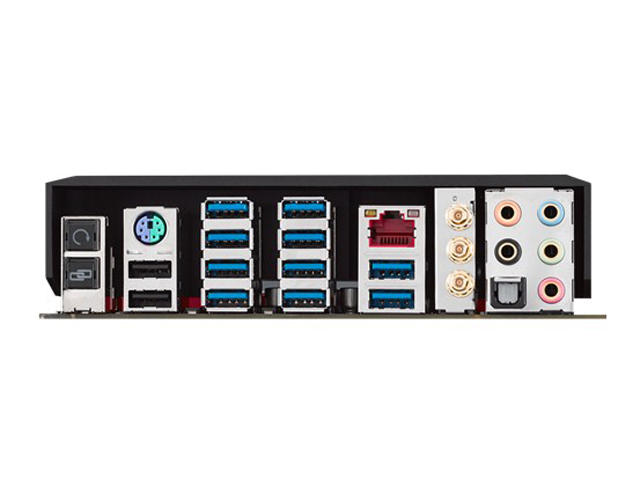

Интерфейси:
- 1 x PS/2 мишка/ клавиатура
- 1 x LAN (RJ45)
- 10 x USB 3.0
- 2 x USB 2.0 (един порт може да се включи към ROG Connect)
- 1 x Optical S/PDIF out
- 5 x Аудио жака
- 1 x Clear CMOS бутон
- 1 x ROG Connect On/ Off switch(es)
- 1 x ASUS Wi-Fi GO! модул (Wi-Fi 802.11 a/b/g/n/ac и Bluetooth v4.0

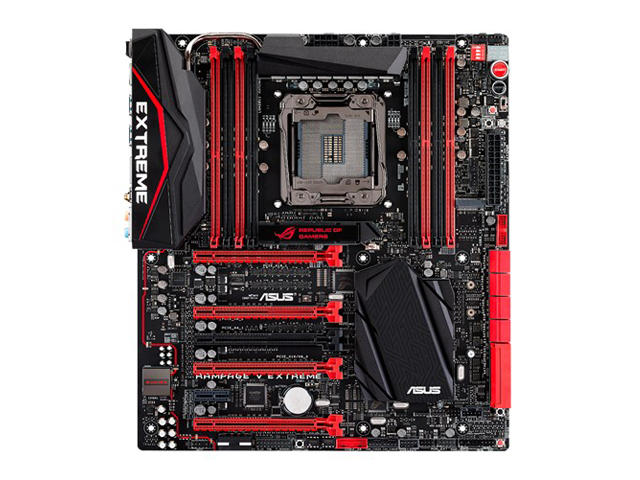

Слотове за разширение:
- 4 x PCIe 3.0/2.0 x16 (x16, x16/x16, x16/x8/x8 or x16/x8/x8/x8 mode with 40-LANE CPU; x16, x16/x8, x8/x8/x8 mode with 28-LANE CPU)( PCIE_X8_4 слотът споделя честотна лента с M.2 x 4. )
- 1 x PCIe 2.0 x16 (x4 mode) (PCIE_X4_1 (сив) слот споделя честотна лента с PCIE_X1_1слота , USB3_E910 и SATAExpress_E1 конектор. Когато слота за PCIE_X4_1 е заета от едно X1 или X2 устройство, на SATAEXPRESS_E1 ще бъде деактивиран. Когато слота за PCIE_X4_1 е зает от X4 устройство, на SATAEXPRESS_E1, USB3_E910 порт, и слота за PCIE_X1_1 ще бъдат деактивирани)
- 1 x PCIe 2.0 x1(PCIE_X4_1 (сив) слот споделя честотна лента с PCIE_X1_1слота , USB3_E910 и SATAExpress_E1 конектор. Когато слота за PCIE_X4_1 е заета от едно X1 или X2 устройство, на SATAEXPRESS_E1 ще бъде деактивиран. Когато слота за PCIE_X4_1 е зает от X4 устройство, на SATAEXPRESS_E1, USB3_E910 порт, и слота за PCIE_X1_1 ще бъдат деактивирани)
Конектори:
- 2 x USB 3.0 connector(s) support(s) additional 4 USB 3.0 port(s)
- 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
- 2 x SATA Express connector: red, with M key, type 2242/2260/2280 storage devices support (both SATA & PCIE mode)
- 1 x M.2 Socket 3 for M Key, type 2260/2280/22110 storage devices support ( Support PCIE SSD only)
- 1 x TPM header
- 8 x SATA 6Gb/s connector(s)
- 1 x CPU Fan connector(s) (1 x 4 -pin)
- 1 x CPU OPT Fan connector(s) (1 x 4 -pin)
- 6 x Chassis Fan connector(s) (6 x 4 -pin)
- 1 x Thunderbolt header(s)
- 1 x 24-pin EATX Power connector(s)
- 1 x 8-pin ATX 12V Power connector(s)
- 1 x 4-pin ATX 12V Power connector(s)
- 1 x Front panel audio connector(s) (AAFP)
- 1 x System panel(s) (Q-Connector)
- 1 x MemOK! button(s)
- 1 x Slow Mode switch(es)
- 9 x ProbeIt Measurement Points
- 3 x Thermal sensor connector(s)
- 1 x EZ Plug connector(s) (4-pin Molex power connector)
- 1 x Power-on button(s)
- 1 x Reset button(s)
- 1 x BIOS Switch button(s)
- 1 x LN2 Mode jumper(s)
- 1 x ROG extension (ROG_EXT) header(s)
- 1 x KeyBot Button
- 1 x Sonic SoundStage Button
- 1 x Safe Boot button
- 1 x ReTry button
Съхранение:
New Intel Core i7 Processors :
- 1 x M.2 Socket 3, , with M Key, type 2260/2280/22110 storage devices support ( Supports PCIE SSDs only)
Intel X99 chipset :
- 1 x SATA Express port, red, compatible with 2 x SATA 6.0 Gb/s ports
- 8 x SATA 6Gb/s port(s), red, (Due to chipset behavior, the SATA6G_78, SATA6G_910 ports do not support IRST including RAID configuration.)
- Supports Intel® Smart Response Technology, Intel® Rapid Recovery Technology (Тази функция ще работи в зависимост от инсталирания процесор)
ASMedia SATA Express controller:( тези SATA портове споделят честотна лента с PCIE_X4_1 слот , и когато PCIE_X4_1 слот е зает , SATA портовете ще са недостъпни. Тези SATA портове са само за дейта хард дискове. ATAPI устройства не се поддържат )
- 1 x SATA Express порт , red, съвместим с 2 x SATA 6.0 Gb/s порта
Памет:
- 8 цокъла DDR4 DIMM , поддържащи до 64GB системна памет
- Поддръжка на модули памет DDR4 3300(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz Non-ECC, Un-buffered Memory
Quad Channel Memory Architecture
Безжична мрежа и блутуут:
- Wi-Fi 802.11a/b/g/n/ac
- поддържа двубандова честота 2.4/5 GHz
- до 1300Mbps скорост на трансфер
- Bluetooth v4.0
|
