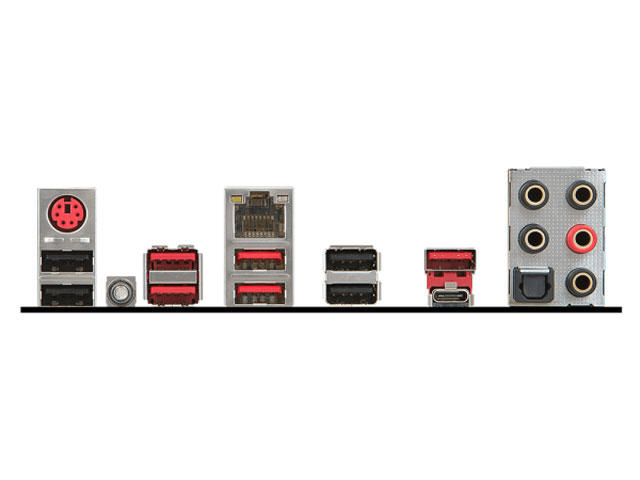

Интерфейси:
- 1 x PS/2 мишка/ клавиатура
- 4 x USB 2.0
- 1 x Clear CMOS бутон
- 4 x USB 3.1 Gen1
- 1 x LAN (RJ45)
- 1 x USB 3.1 Gen2
- 1 x USB 3.1 Gen2 Type-C
- 1 x Optical S/PDIF OUT конектор
- 5 x OFC аудио жака
Слотове за разширение:
- 4x PCIe 3.0 x16 слота( PCI_E6 слот споделя честотна лента с U.2 port и M.2 PCIe 3.0 x4)
- Поддържа x16/ x0/ x0/ x0, x16/ x16/ x0/ x0, x16/ x16/ x0/ x8, x8/ x16/ x8/ x8 с CPU които поддържат 40 PCIe lanes.
- Поддържа x16/ x0/ x0/ x0, x16/ x8/ x0/ x0, x8/ x8/ x8/ x0, x8/ x8/ x8/ x4 with the CPU които поддържат 28 PCIe lanes.
Конектори:
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 10 x SATA 6Gb/s connectors
- 1 x SATA Express connector
- 1 x M.2 slot
- 1 x U.2 port
- 2 x USB 2.0 connectors (supports additional 4 USB 2.0 ports)
- 2 x USB 3.1 Gen1 connectors (supports additional 4 USB 3.1 Gen1 ports)
- 1 x USB 3.1 Gen1 Type-C port
- 1 x 4-pin CPU fan connector
- 1 x 4-pin Water Pump connector
- 3 x 4-pin system fan connectors
- 1 x Front panel audio connector
- 2 x Front panel connectors
- 1 x TPM module connector
- 1 x Chassis Intrusion connector
- 1 x Clear CMOS jumper
- 1 x Slow mode booting jumper
- 1 x GAME BOOST knob
- 1 x Power button
- 1 x Reset button
- 1 x Multi-BIOS switch
- 1 x RGB LED connector
Съхранение:
Intel X99 Chipset
- • 10 x SATA 6Gb/s порта (2 порта от SATAe порт)
- SATA1~6 поддържат RAID 0, RAID 1, RAID 5 и RAID 10
- SATA7~10 only поддържат IDE режим и AHCI режим
- 1 x M.2 slot (Key M)( M.2 слот (PCIe 3.0 x4 и U.2 споделят една и съща честотна лента)
- Поддържа до PCIe 3.0 x4 и SATA 6Gb/s
- Поддържа 2242/ 2260/ 2280 дискови устройства
- 1 x U.2 порт(PCIe 3.0 x4 и U.2 споделят една и съща честотна лента)/ (U.2 порт ще бъде недостъпен, когато има инсталирано PCIe устройство в PCI_E6 слот)
- Поддържа PCIe 3.0 x4 NVMe дискове
- 1 x SATAe порт* (съвместим с 2 SATA портове)
- Поддържа до PCIe 2.0x2
• Поддържа Intel Smart Response Technology( тази функция се поддържа само от определени CPU)
Памет:
- 8 цокъла DDR4 , поддържащи до 128 GB системна памет
- Поддръжка на модули памет DDR4 3466(OC)/ 3400(OC)/ 3333(OC)/ 3200(OC)/ 3000(OC)/ 2933(OC)/ 2800(OC)/ 2666(OC)/ 2600(OC)/ 2400/ 2200(OC)/ 2133 MHz
