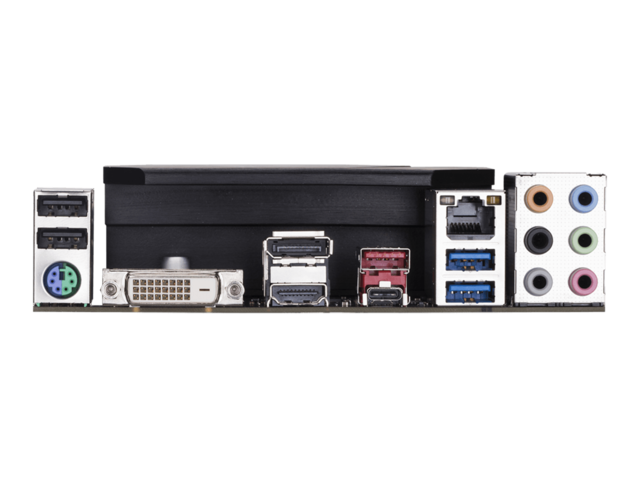

Интерфейси:
- 1 x PS/2 порт за мишка и клавиатура
- 1 x DVI-D
- 1 x DisplayPort
- 1 x HDMI
- 1 x USB Type-C порт
- 1 x USB 3.1 Gen 2 Type-A порт (червен)
- 2 x USB 3.1 Gen 1
- 2 x USB 2.0/1.1
- 1 x RJ-45
- 6 x аудио жака
Слотове за разширение:
- 1 x слот за PCI Express x16, работещ на x16 (PCIEX16)
* За оптимална производителност, ако трябва да инсталирате само една PCI Express графична карта, уверете се, че сте я инсталирали в слота PCIEX16.
- 1 x слот за PCI Express x16, работещ на x4 (PCIEX4)
- 1 x слот за PCI Express x1
(Всички слоеве на PCI Express отговарят на стандарта PCI Express 3.0.)
- 1 x M.2 Съединител за Socket 1 само за безжичен модул Intel CNVi (CNVI)
* Конекторът CNVi споделя честотна лента с заглавната част F_USB2. Когато в CNVi е инсталиран WIFI модул, един от USB 2.0 / 1.1 порта, насочен към F_USB2, няма да е налице.
Конектори:
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 3 x system fan headers
- 2 x addressable LED strip headers
- 2 x addressable LED strip power select jumpers
- 2 x RGB LED strip headers
- 6 x SATA 6Gb/s connectors
- 2 x M.2 Socket 3 connectors
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 1 x USB 3.1 Gen 1 header
- 2 x USB 2.0/1.1 headers
- 1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
- 1 x serial port header
- 1 x Clear CMOS jumper
Съхранение:
- 1 x M.2 конектор (Socket 3, M key, тип 2242/2260/2280/22110 PCIe x4/x2 SSD) (M2Q_32G)
- 1 x M.2 конектор (Socket 3, M key, тип 2242/2260/2280 SATA и PCIe x2 SSD ) (M2P_16G)
- 6 x SATA 6Gb/s конектори
*Вижте "1-7 Вътрешни конектори" за съобщения за монтаж на M.2 и SATA съединители.
- Intel Optane Memory Ready
Памет:
- 4 x DDR4 DIMM поддържа до 64 GB системна памет
- Двуканална архитектура на паметта
- Поддържа DDR4 2666/2400/2133 MHz модули памет
- Поддържа ECC Un-buffered DIMM 1Rx8/2Rx8 модули памет (работещи при non-ECC режим)
- Поддържа non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 модули памет
- Поддържа Extreme Memory Profile (XMP) модули памет
*За да поддържате памет 2666 MHz или XMP, трябва да инсталирате 8-мо поколение Intel Core i7 / i5 процесор.
