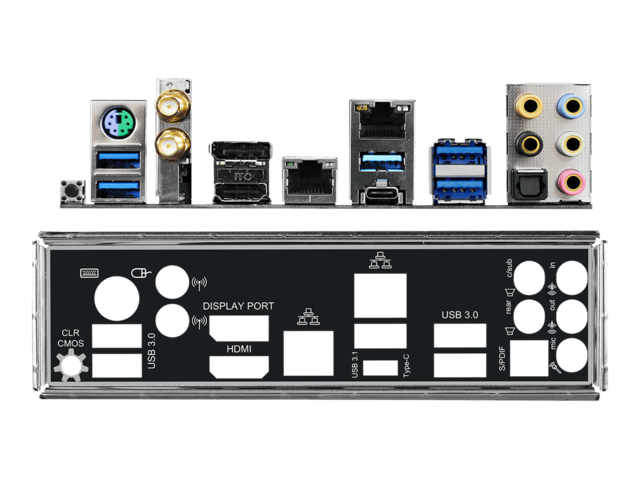

Интерфейси:
- 1 x PS/2 за мишка/ клавиатура
- 1 x HDMI
- 1 x DisplayPort 1.2
- 1 x Optical SPDIF Out Port
- 1 x USB 3.1 Gen2 Type-A порт (10 Gb/s) (ASMedia ASM3142) (Поддържа ESD Protection)
- 1 x USB 3.1 Gen2 Type-C порт (10 Gb/s) (ASMedia ASM3142) (Поддържа ESD Protection)
- 4 x USB 3.1 Gen1 порта (Intel Z370) (Поддържа ESD Protection)
- 2 x RJ-45 LAN порта с LED (ACT/LINK LED и SPEED LED)
- 1 x Clear CMOS бутон
- HD аудио жака: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)
Слотове за разширение:
- 3 x PCI Express 3.0 x16 слота (PCIE2/PCIE4/PCIE5: единичен при x16 (PCIE2); двоен при x8 (PCIE2) / x8 (PCIE4); троен при x8 (PCIE2) / x4 (PCIE4) / x4 (PCIE5))
- 2 x PCI Express 3.0 x1 слота (Flexible PCIe)
- Поддържа AMD Quad CrossFireX, 3-Way CrossFireX и CrossFireX
- Поддържа NVIDIA Quad SLI и SLI
- 1 x Vertical M.2 Socket (Key E) с bundled WiFi-802.11ac модул ( от задната страна)
- 15μ Gold Contact in VGA PCIe Slot (PCIE2)
Конектори:
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
- 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
- 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x Thunderbolt™ AIC Connector (5-pin)
- 3 x USB 2.0 Headers (Support 6 USB 2.0 ports) (Intel® Z370) (Supports ESD Protection)
- 2 x USB 3.1 Gen1 Headers (Support 4 USB 3.1 Gen1 ports) (ASMedia ASM1074 hub) (Supports ESD Protection)
- 1 x Front Panel Type C USB 3.1 Gen2 Header (ASMedia ASM3142)
- 1 x Dr. Debug with LED
- 1 x XMP Switch
- 1 x BIOS B Select Jumper
Съхранение:
- 6 x SATA3 6.0 Gb/s конектори, поддържащи RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 15), NCQ, AHCI и Hot Plug
- 2 x SATA3 6.0 Gb/s конектори от ASMedia ASM1061, поддържащи NCQ, AHCI и Hot Plug
- 2 x Ultra M.2 Sockets (M2_1 и M2_2), поддържащи M Key тип 2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s модул и M.2 PCI Express модул до Gen3 x4 (32 Gb/s)
- 1 x Ultra M.2 Socket (M2_3), поддържащи M Key тип 2242/2260/2280 M.2 SATA3 6.0 Gb/s модул и M.2 PCI Express модул до Gen3 x4 (32 Gb/s)
Безжичен интернет и блутуут:
- Intel 802.11ac WiFi модул
- Поддържа IEEE 802.11a/b/g/n/ac
- Поддържа Dual-Band (2.4/5 GHz)
- Поддържа високо-скоростна безвична връзка до 433Mbps
- Поддържа Bluetooth 4.2 / 3.0 + High speed class II
Памет:
- 4 цокъла DIMM, поддържащи до 64 GB системна памет ,
- поддържани модули памет: DDR4 4333+(OC)* / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933(OC) / 2800(OC) / 2666 / 2400 / 2133 non-ECC, небуферирана памет
- Поддържа ECC UDIMM
- Поддържа Intel Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots
