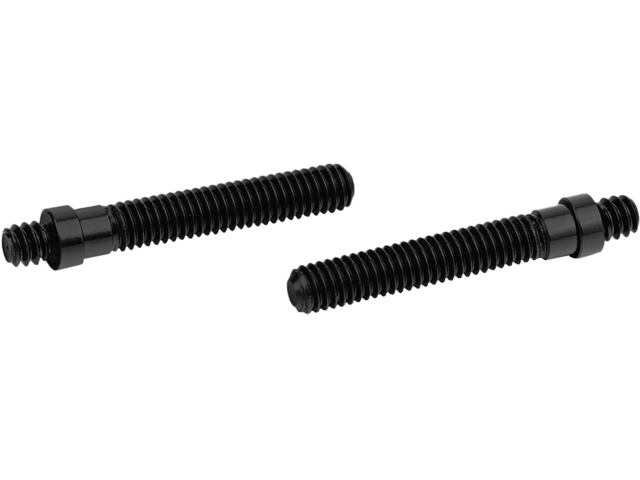

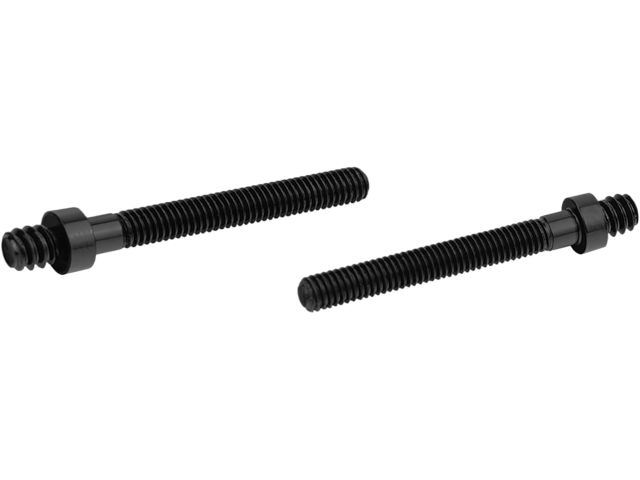

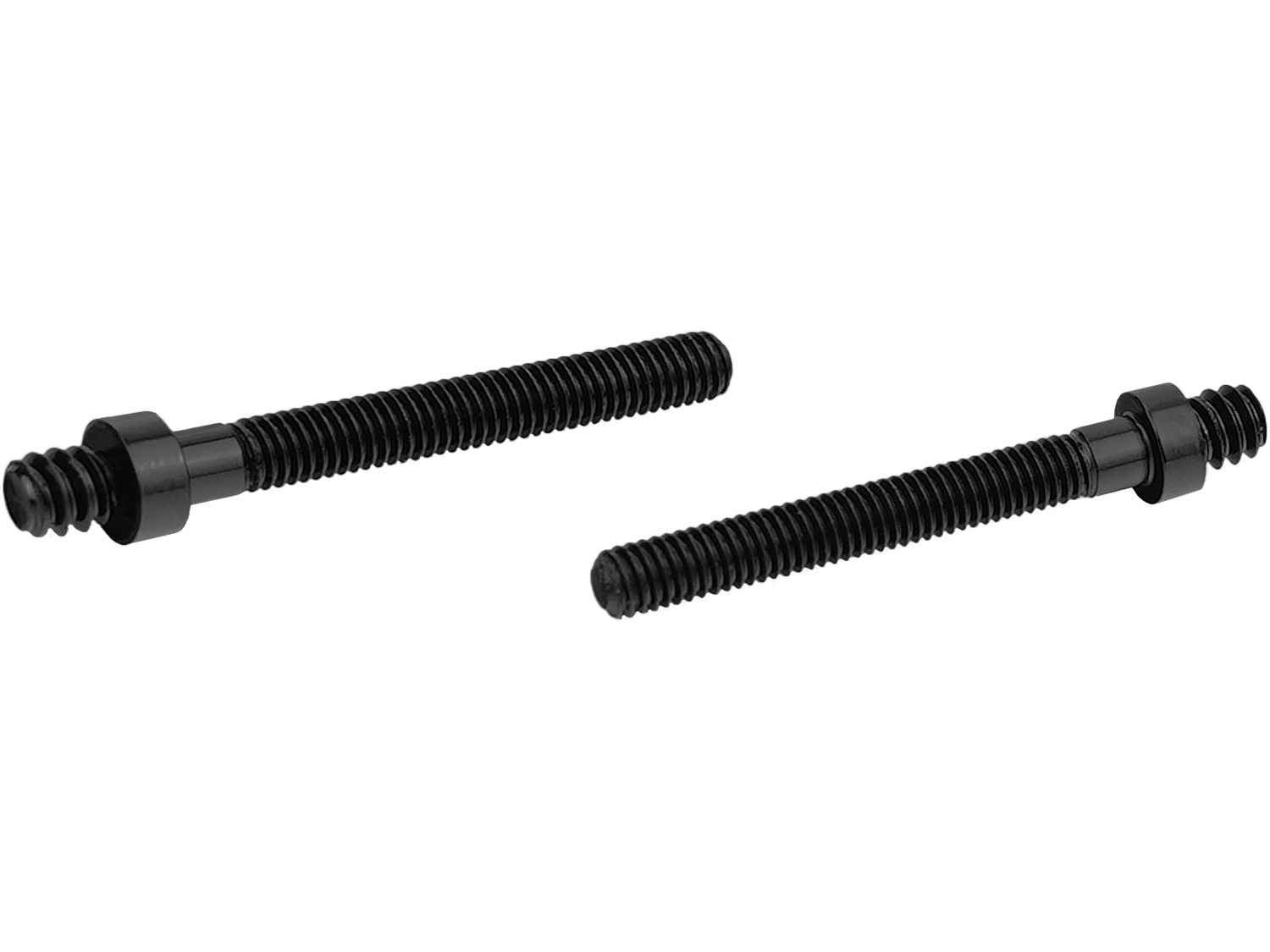

Адаптерните винтове могат да се използват за монтиране на процесорни охладители, които изискват резба M3 или M4 вместо резбата UNC 6-32 на монтажните винтове на скобата на охладителя, какъвто е случаят с различни AIO или водни охладители.

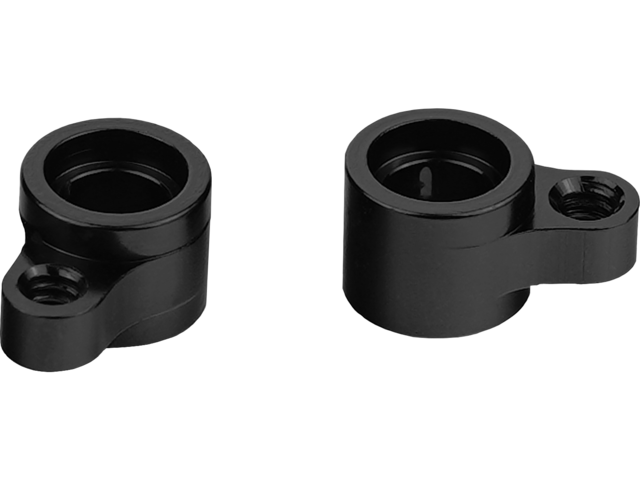

С изместените скоби съвместимите процесорни охладители могат по избор да бъдат монтирани изместено върху процесора, за да се оптимизира ефективността на охлаждане. От въвеждането на дизайна на чиплета в процесорите Ryzen, най-горещата точка на топлоразпределителя вече не е в средата, а е изместена леко надолу и, в зависимост от процесора, към ръба.

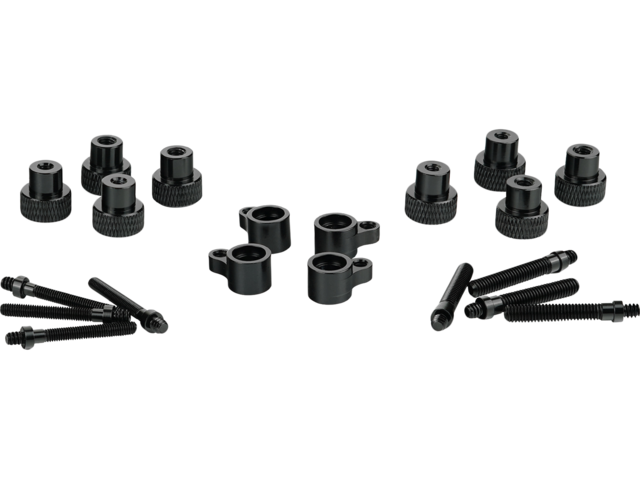

AM5 адаптер и монтажен комплект за изместване: адаптерни винтове и изместен монтаж на охладителя на процесора С помощта на изместените стойки, охладителят на процесора може да се монтира по-близо до горещата точка на процесора, което позволява топлината да се разсейва по-бързо от чиплетите на процесора ефективно.

Офсетните стойки имат резби UNC 6-32 и могат да се използват с адаптерните винтове на резби M3/M4. AM5 адаптерът и комплектът за офсетно монтиране също увеличават съвместимостта за монтиране на охладителя на процесора при използване на Thermal Grizzly Ryzen 7000 Direct Die Frame. Поради промяната във височината на монтаж с Direct Die охлаждане, охладителят трябва да се монтира по-ниско, което е възможно чрез адаптерните винтове M3 и M4.

За дънни платки AM5 (вижте списъка за съвместимост)

Изместен монтаж на процесорния охладител

Повишена съвместимост с процесорни охладители

Лесен монтаж

Забележка относно съвместимостта с дънни платки AM5 AM5 адаптерът и комплектът за офсетно монтиране са принципно съвместими с дънни платки за AMD AM5 гнездо. Друг критерий за съвместимостта на AM5 Adapter & Offset Mounting Kit с дънна платка е достатъчно място до винтовете на AMD охладителя. По-точно в близост до долния монтаж на охладителя (с лице към PCIe слотовете) не трябва да има никакви компоненти

Между винтовете на монтажа на охладителя и високите компоненти, като щифтови глави или кондензатори, трябва да има поне 6 мм свободно пространство под винтовете. След монтажа, ако имате съмнения, се уверете, че офсетните скоби или монтираните в тях адаптерни винтове не влизат в контакт с електронни компоненти.
