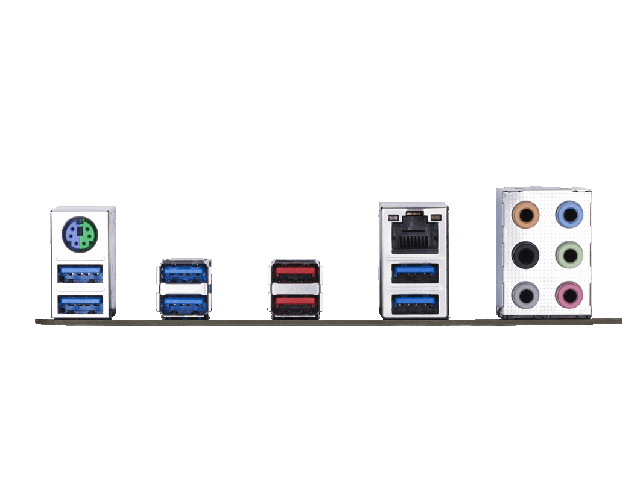

Интерфейси:
- 1 x PS/2 за мишка/ клавиатутра
- 2 x USB 3.1 Gen 2 Type-A
- 6 x USB 3.1 Gen 1
- 1 x RJ-45 порт
- 6 x аудио жака (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Слотове за разширение:
- 2 x PCI Express x16 слота, работещи в режим x16 (PCIEX16_1, PCIEX16_2)
- 1 x PCI Express x16 слот, работещ в режим x8 (PCIEX8)
- 2 x PCI Express x16 слота, работещи в режим x4 (PCIEX4_1, PCIEX4_2)
(Всички слотове PCI Express съответстват на стандарта PCI Express 3.0.)
Когато се използва 44 lane процесор (6 ядра и повече):
| |
1-Way |
2-Way |
3-Way |
| PCIEX16_1 |
∨(x16) |
∨(x16) |
∨(x16) |
| PCIEX16_2 |
╳ |
∨(x16) |
∨(x16) |
| PCIEX8 |
╳ |
╳ |
∨(x8) |
∨: Инсталирна ╳: Не е инсталирана.
Когато се използва 28 lane процесор (6 ядра и повече):
| |
1-Way |
2-Way |
| PCIEX16_1 |
∨(x16) |
∨(x16) |
| PCIEX16_2 |
╳ |
∨(x8) |
| PCIEX8 |
╳ |
╳ |
∨: Инсталирна ╳: Не е инсталирана.
Когато се използва 16 lane процесор (6 ядра и повече):
| |
1-Way |
2-Way |
| PCIEX16_1 |
∨(x8) |
∨(x8) |
| PCIEX16_2 |
╳ |
∨(x4) |
| PCIEX8 |
╳ |
╳ |
∨: Инсталирна ╳: Не е инсталирана.
Конектори:
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 1 x water cooling CPU fan header
- 2 x system fan headers
- 1 x 3 Amp fan/water cooling pump header
- 1 x digital LED strip header
- 1 x digital LED strip power select jumper
- 2 x RGB (RGBW) LED strip extension cable headers
- 2 x M.2 Socket 3 connectors
- 8 x SATA 6Gb/s connectors
- 1 x Intel VROC Upgrade Key header
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 2 x USB 3.1 Gen 1 headers
- 2 x USB 2.0/1.1 headers
- 1 x Thunderbolt add-in card connector
- 1 x Trusted Platform Module (TPM) header
- 1 x temperature sensor header
- 1 x Clear CMOS jumper
Съхранение:
- 1 x M.2 конектор (Socket 3, M key, тип 2242/2260/2280 SATA и PCIe x4/x2 SSD поддръжка) (M2Q_32G)
- 1 x M.2 конектор (Socket 3, M key, тип 2260/2280/22110 SATA и PCIe x4/x2 SSD поддръжка) (M2P_32G)
- 8 x SATA 6Gb/s конектора
- Поддръжка на RAID 0, RAID 1, RAID 5 и RAID 10
Памет:
- 8 x DDR4 DIMM сокети, поддържащи до 128 GB системна памет
- Поддръжка на до 512 GB системна памет, когато се използват Registered DIMM
- Поддържано, ако се използва 44-lane или 28-lane процесори.
- 4 x DDR4 DIMM сокети, поддържащи до 64 GB системна памет
- Поддържано, ако се използва 16-lane процесор.
- Архитектура за 4-канална памет( Поддържано, ако се използва 44-lane или 28-lane процесори)
- Двуканална архитектура на паметта ( Поддържано, ако се използва 16-lane процесор)
- Поддръжка на модули памет 4333(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3800(O.C.) / 3733(O.C.) / 3666(O.C.) / 3600(O.C.) / 3466(O.C.) / 3400(O.C.) / 3333(O.C.) / 3300(O.C.) / 3200(O.C.) / 3000(O.C.) / 2800(O.C.) / 2666(O.C.) / 2400 / 2133 MHz
- Поддръжка на модули памет non-ECC небуферирана DIMM
