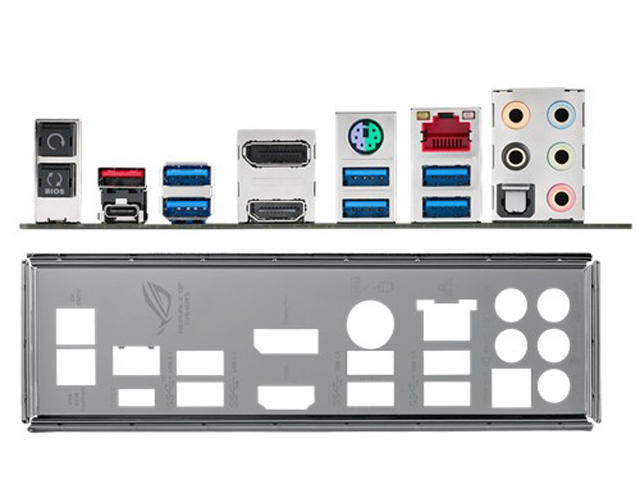

Интерфейси:
- 1 x PS/2 мишка/ клавиатура
- 1 x DisplayPort
- 1 x HDMI
- 1 x LAN (RJ45)
- 1 x USB 3.1 Type-C
- 1 x USB 3.1 Type-A
- 6 x USB 3.0
- 1 x Optical S/PDIF out
- 5 x Audio jack(s)
- 1 x Clear CMOS button(s)
- 1 x USB BIOS Flashback Button(s)
Слотове за разширение:
- 2 x PCIe 3.0/2.0 x16 (x16 or dual x8, gray)
- 1 x PCIe 3.0 x4 (black)(поддържа Intel RST за PCIE RAID storage)
Конектори:
- 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)
- 2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
- 2 x SATA Express connector: gray, Compatible with 4 x SATA 6.0 Gb/s ports
- 1 x M.2 Socket 3 with M Key design, type 2242/2260/2280/22110 storage devices support (Supports both SATA & PCIE SSD)
- 2 x SATA 6Gb/s connector(s)
- 1 x CPU Fan connector(s) (4 -pin)
- 1 x CPU OPT Fan connector(s) (4 -pin)
- 4 x Chassis Fan connector(s) (4 -pin)
- 1 x 24-pin EATX Power connector(s)
- 1 x 8-pin ATX 12V Power connector(s)
- 1 x System panel(s) (Q-Connector)
- 1 x 5-pin EXT_FAN(Extension Fan) connector
- 1 x MemOK! button(s)
- 1 x Thermal sensor connector(s)
- 1 x Power-on button(s)
- 1 x Reset button(s)
- 1 x Water Pump header (4-pin)
- 1 x LN2 Mode jumper(s)
- 1 x ROG extension (ROG_EXT) header(s)
- 1 x Safe Boot button
- 1 x ReTry button
Съхранение:
Intel Z170 chipset :
- 1 x M.2 Socket 3, with M Key, type 2242/2260/2280/22110 storage devices support (both SATA & PCIE mode)(когато M.2 Socket 3 работи в SATA режим , SATA порт1 е неактивен).
- 2 x SATA Express порт, , съвместими с 4 x SATA 6.0 Gb/s портове
- 6 x SATA 6Gb/s портове
- Поддържа Raid 0, 1, 5, 10
- Поддържа Intel Rapid Storage Technology (поддържа PCIE RAID конфигурации посредством вграден M.2 и PCIEX4_1 слот за дискове)
- Поддържа Intel Smart Response Technology( функцията работи според инсталирания процесор)
Памет:
- 4 цокъла DDR4 DIMM, поддържащи до 64 GB системна памет
- Поддръжка на модули памет DDR4 3800(O.C.)/3733(O.C.)/3600(O.C.)/3500(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3300(O.C.)/3200(O.C.)/3000(O.C.)/2800(O.C.)/2666(O.C.)/2400(O.C.)/2133 MHz non-ECC, небуферирана памет
*7ма генерация Intel CPU поддържа DDR4 до 2400;6та генерация Intel CPU поддържа DDR4 до 2133Mhz
Комплектът включва:
- ASUS Q-Shield
- 4 x SATA 6Gb/s кабел
- 1 x M.2 Screw Package
- 1 x инструмент за инсталиране на CPU
- 1 x SLI bridge(s)
- 1 x Q-connector(s) (1 in 1)
- 1 x ROG Door Hanger(s)
Аудио:
ROG SupremeFX 2015 8-Channel High Definition Audio CODEC
- Поддържа : Jack-detection, Multi-streaming, Front Panel Jack-retasking
- SupremeFX Shielding Technology
- ESS ES9023P
- TI RC4580 2VRMS audio OP AMP(s)
Audio Feature :
- Gold-plated jacks
- DTS Connect
- Optical S/PDIF out port(s) at back panel
- Sonic SenseAmp
- Sonic Studio II
- Sonic Radar II
